管托载荷的计算
2026-6-15
来源:未知
点击数:  170        作者:未知

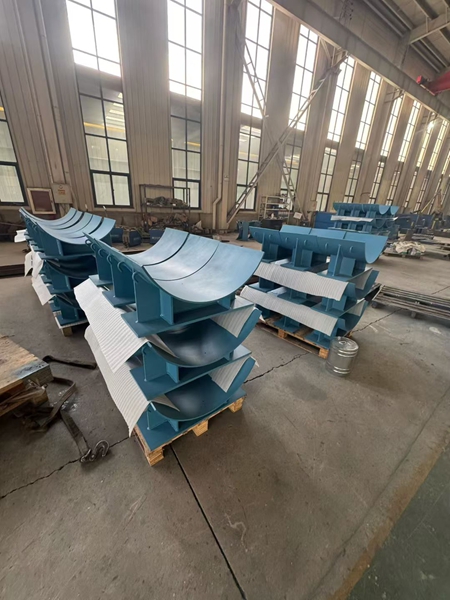

  • 管托载荷计算
    管托载荷分为静载荷、热胀附加载荷、内压推力 / 力矩衍生载荷、动载荷四大类,是管托选型、钢结构支墩 / 支架强度验算的核心依据,分分项计算 + 组合原则说明,附常用公式、单位、工程取值。
    一、基础说明
    单位统一建议:
    •力:N、kN;长度:m;线荷载:N/m、kN/m
    •管道介质压力:Pa、MPa;温度:℃
    管托按功能分:滑动管托、导向管托、固定管托,载荷组合差异极大。

    二、分项载荷计算
    (一)竖向静载荷(所有管托必算,竖直向下)
    由管道自重、介质重、保温层、保护层、积雪 / 积灰组成,为管托主要竖向荷载。
    1. 单位长度总自重 qv
    qv=q管+q介+q保+q护+q雪
    各项释义:
    1.管道自重 q管
    查管材标准(GB/T 3091、GB 50235 等),取每米理论重量(kN/m)。
    2.介质重量 q介
    q介=ρ⋅πDi24
    ○ρ:介质密度(kg/m3,水取 1000,蒸汽按工况密度)
    ○Di:管道内径(m)
    工程简化:换算为线荷载 kN/m,g 取 9.8m/s2。
    3.保温 + 保护层 q保+q护
    按保温厚度、材料容重计算,或直接查保温图集每米重量。
    4.积雪 / 积灰荷载 q雪
    按当地《建筑荷载规范》取值,室外管道必计,室内可忽略。
    2. 单块管托竖向总载荷 G
    设管托间距为 L(两相邻管托中心距离,m),单托承担半跨荷载:
    G=qv⋅L
    要点:连续管道按简支梁均布荷载分配,每个管托承担两侧各半跨重量。

    (二)水平载荷(分轴向、侧向,滑动 / 导向 / 固定托差异最大)
    1. 摩擦载荷(滑动管托核心水平力)
    管道热胀 / 冷缩滑动时,管托与支座间产生摩擦力。
    Ff=μ⋅G
    •μ:摩擦系数(工程常用取值)
    ○钢 - 钢干摩擦:μ=0.3
    ○钢 - 聚四氟乙烯(PTFE)滑动板:μ=0.1
    ○钢 - 不锈钢镜面滑动:μ=0.15
    •G:单托竖向总静载荷(kN)
    适用:滑动管托、导向管托;固定管托不考虑滑动摩擦。
    2. 内压推力(盲板力 / 弯头推力,固定管托主控荷载)
    承接你上一轮提问,管道弯头、三通、盲板、补偿器处由介质内压产生水平推力,仅由固定管托 / 固定支架承受,滑动 / 导向托不承担。
    基础截面推力:
    Fp=P⋅A,A=πDi24
    •P:设计表压(Pa)
    •A:管道内截面积(m2)
    常见管件合成推力:
    •90° 弯头:FR=2,Fp
    •180° 弯头:FR=2,Fp
    3. 补偿器弹性推力(带补偿器管道)
    波纹管、套筒补偿器被压缩 / 拉伸时产生弹性力,全部由固定管托承受:
    Fk=K⋅Δ
    •K:补偿器轴向刚度(kN/m,厂家样本取值)
    •Δ:管道热胀位移量(m)
    4. 风载荷(室外架空管道)
    室外大管径、高空管道需计算侧向风荷载,水平侧向力:
    Fw=qw⋅Do⋅L
    •qw:风荷载标准值(按建筑荷载规范)
    •Do:管道外径(m)
    •L:管托间距(m)

    (三)力矩载荷(管托 / 支架受弯、受扭)
    管道推力、偏心荷载、热胀弯矩会在管托根部、支架立柱产生力矩,用于验算支架结构,管托本体一般只校核力,力矩由下部钢结构承担。
    1.竖向偏心力矩:MG=G⋅e (e 为荷载偏心距)
    2.水平推力力矩:MF=F水平⋅H (H 为管托 / 支架高度)

    (四)动载荷(附加系数,不单独计算,乘系数放大)
    管道介质流动、水锤、振动、地震产生动荷载,工程不逐笔精算,采用载荷组合系数:
    •一般流体管道:动载系数 1.1∼1.2
    •蒸汽、高压水、易产生水锤管道:1.2∼1.3
    •地震区:按抗震规范附加地震作用。

    三、不同类型管托 载荷组合(工程最常用)
    1. 普通滑动管托(室内、无内压推力、无强风)
    仅计:竖向静载荷 + 滑动摩擦力
    •竖向载荷:G总=1.2⋅G(恒载分项系数,国标常规取 1.2)
    •水平摩擦力:Ff=μ⋅G
    2. 导向管托(限制侧向位移,允许轴向滑动)
    •竖向:同滑动托 G
    •轴向水平力:摩擦力 Ff
    •侧向水平力:风载 / 管道侧向变形力
    3. 固定管托(关键!承受全部推力,载荷最大)
    固定托不允许管道滑动,需组合:
    固定管托必须同时验算竖向 + 双向水平力,是支架设计控制点。

    四、简化计算示例(实操套用)
    已知:
    DN300 钢管,Di=0.3m,管托间距 L=6m;
    每米总自重(管 + 介质 + 保温)qv=0.8kN/m;
    设计压力 P=1.6MPa,钢 - 钢摩擦 μ=0.3。
    1.单管托竖向静载荷
    G=qv⋅L=0.8×6=4.8kN
    2.管道内截面积
    A=πDi24≈0.0707m2
    3.内压轴向推力
    Fp=P⋅A=1.6×106×0.0707≈113.12kN
    4.滑动管托摩擦力
    Ff=μG=0.3×4.8=1.44kN
    结论
    •滑动管托:竖向荷载 4.8 kN,水平摩擦力 1.44 kN;
    •若为固定管托:额外叠加内压推力 113.12 kN,为控制荷载。

    五、工程实用注意事项
    1.管托间距:间距越大,单托竖向载荷越大,需按管道刚度校核允许跨距;
    2.摩擦片选型:大口径高温管道优先用四氟滑动板,减小摩擦力;
    3.固定托布置:弯头、三通、补偿器两侧必须设固定托,承担全部内压推力;
    4.载荷分项系数:结构验算时,恒载乘 1.2、活载(风、雪)乘 1.4;
    5.低温管道:冷缩产生的摩擦力、位移力计算逻辑同热胀。
